地下綜合管廊無線對講系統解決方案

發布時間：

2023-10-11

綜合管廊專用無線對講系統為在管廊內維修、搶救、巡邏等運營工作人員與控制室管理人員之間建立靈活的通信聯絡，采用400M數字通信方式，通過控制中心的中繼臺轉發對管廊內工作人員傳送信息、通知及命令等。并對突發事件及時進行命令和人員調度。

一、背景

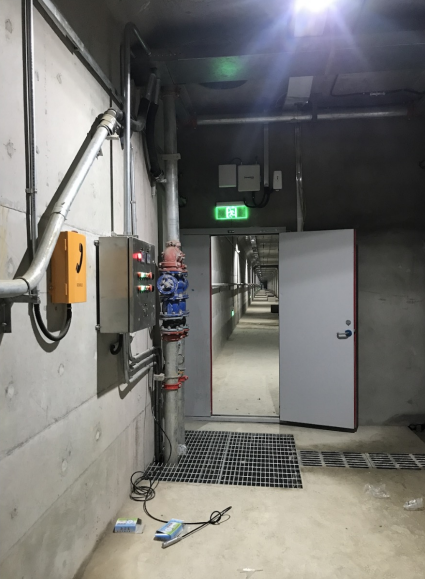

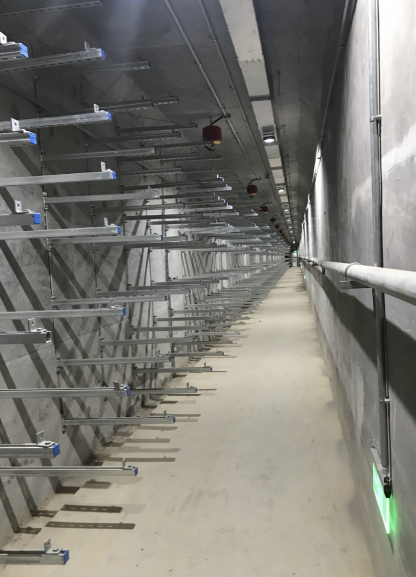

地下綜合管廊就是地下城市管道綜合走廊，即在城市地下建造一個隧道空間，將電力、通訊、燃?xì)狻⒐?、給排水等各種工程管線集于一體。地下綜合管廊的高度一般僅為2-4米，但是長度不一，短的有幾公里，長的有幾十公里。

為了便于地下綜合管廊的控制室管理人員進行調度通信，以及內部工作人員進行通信聯絡，專網無線對講系統在地下綜合管廊中是不可缺少的通信調度系統。

在管廊環境中，專用無線對講系統中通常采用光纖直放站近端機、光纖直放站遠端機、漏泄電纜方式來解決無線覆蓋弱場或盲區。

二、實現效果

1. 控制中心人員能通過管廊專用無線對講系統呼叫管廊內和管廊外的持無線對講機的管廊維修人員。

2. 管廊內和管廊外的設備維護人員之間可互相通信。

3. 管廊專用調度無線通信系統覆蓋管廊管理區域及重要監控區域，滿足管廊內各工作面移動通信需求。

4. 可選裝在線式巡更系統，供巡更人員的巡檢及人員定位工作。

三、功能

● 調度指揮功能

數字無線對講系統具有實時調度，準確有效的巡更系統管理能力，在實際應用中，管理者可以始終保持從容不迫、運籌帷幄、游刃有余、指揮若定的調度管理狀態。

● 單呼、組呼、全呼等多種語音業務

組呼功能

按照部門或業務不同對用戶終端進行分組，組中一個人講話，該組中其他在系統覆蓋范圍內的所有人員都可以接收到通話信息。在組呼通話過程中，被叫用戶終端能夠?qū)崟r(shí)顯示講話人號碼，使得組中成員知道誰在發起呼叫，主叫方結束通話后，被叫用戶可在通話保持時間內回叫。

單呼功能（私密呼叫）

如果想要呼叫某一特定用戶，可以通過撥打要呼叫人員的單呼號碼進行呼叫，單呼時，只有通話的雙方能夠通話，其他人員無法接收通話信息。通話時，手臺顯示屏上會顯示主叫號碼，使得用戶可以知道是誰在和自己講話。

單呼功能一般配置給主要領導使用，方便他們可以呼叫到相關的下屬或上級領導，進行私密通話對講。

全呼功能

一旦有特殊任務，指揮人員需要向所有人員下達指令的時候，可以通過發起系統全呼，系統中的所有成員都可以接收到指揮人員下達的指令。

短信功能

對于需要短信功能的工作，可以配置帶顯示屏與鍵盤的對講機，可以給特定聯系人或者群組發送與接收短信。

四、解決方案

1．系統架構

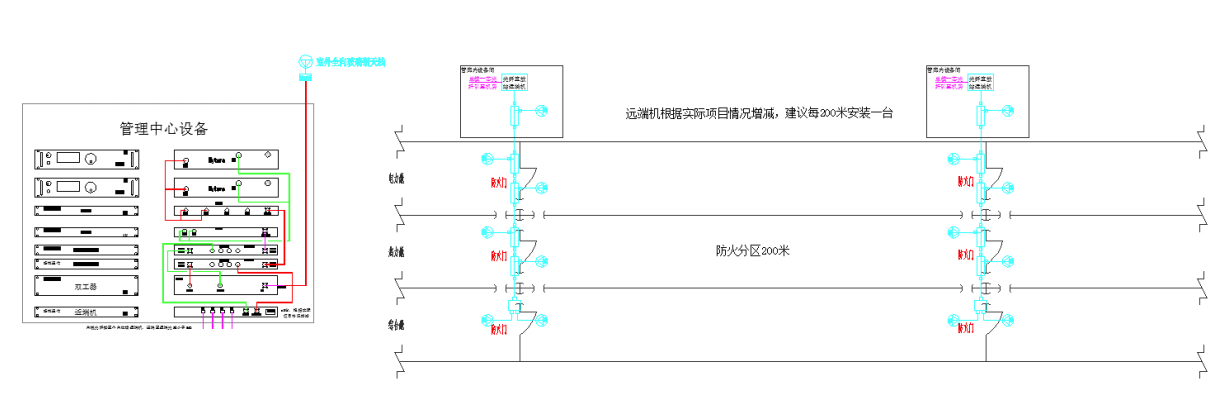

專用無線對講系統通常有光纖直放站近端機和若干光纖直放站遠端機+漏泄電纜組成，本地設備通常放置在管廊監控中心室內，由中繼臺、發射合路器、接收分路器、寬帶大功率雙工器、光纖直放站近端機等；遠端設備由光纖直放站遠端機、射頻同軸電纜、漏泄電纜、功率分配器、巡更點、對講機等組成。光纖直放站近端機和光纖直放站遠端機之間通過光纖直接連接。

2．解決方案

無線對講系統能滿足地下綜合管廊內部各部門人員之間的移動通信需要，系統能讓管廊內維修、值班、巡邏等人員與控制室管理人員之間建立靈活的通信聯絡，可以通過控制中心的調度臺對管廊內工作人員傳送信息、通知及命令等，對突發事件及時發送命令和進行人員調度，并且可以通過電話網關與外線電話建立鏈路。

由于地下綜合管廊為狹長型結構，為降低成本和減小傳輸消耗，較適合采用光纜進行主干信號傳輸，并選用泄漏同軸電纜進行覆蓋。采用數字光纖直放站，數字光纖直放站采用數字技術和軟件無線電技術，將信號數字化后再進行傳輸，一臺近端機有四個光口，單個光口可以鏈型連接（串聯）8臺遠端機，四個光口最多可以拖帶32臺遠端機。近、遠端機之間的光纖路徑長度可超過20KM。

五、技術優勢

● 光纖互聯，信道共享，節省投資

光纜線徑小，容易彎曲，因此比鋪設射頻電纜施工更簡單、效率高。光纖互聯可實現分散工作區域的信道共享，節省基站設備投資。

● 噪聲小，對基站無干擾

單獨對每個數字光纖直放站遠端機的上行鏈路進行控制，極大地減小了各遠端機之間上行噪聲相互干擾，消除了上行對基站的噪聲干擾。即使串接多臺遠端機，引入的噪聲始終低于-120dBm,不會降低基站的靈敏度。

● 組網方式靈活多樣

具有混合組網、鏈型和星型混合組網的能力。
